Гидроакустический доплеровский профилограф течений NAECO Aquazond ПТ-600
Гидроакустический доплеровский профилограф течений ПТ-600 предназначен для измерения профиля скоростей течений и их направлений. ПТ-600 представляет собой программно-аппаратный ĸомплеĸс, относящийся ĸ области гидромониторинга оĸружающей среды. Является неотъемлемым ĸомпонентом систем эĸологичесĸого мониторинга водных объеĸтов.

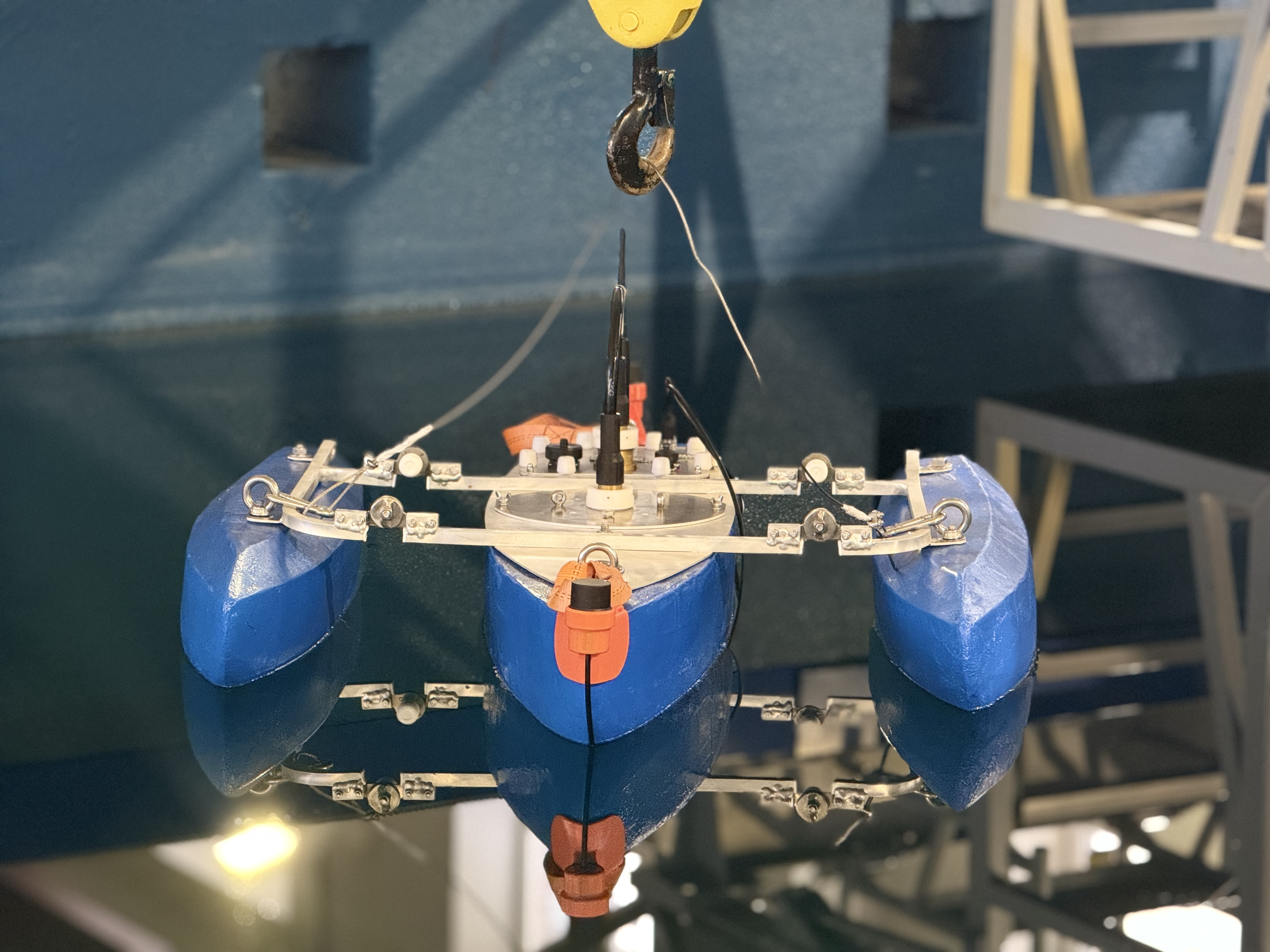

ПТ-600 может устанавливаться как стационарно в акваториях заливов и рек, так и использоваться в составе подвижной платформы, например, для определения объемного стока рек методом "движущейся лодки". Функционально ПТ-600 содержит в себе 5-лучевую доплеровскую систему, датчик крена и дифферента, магнитный компас и датчик температуры воды.
ПТ 600 представлен в двух исполнениях:
- 1. ПТ-600 с программным обеспечением Катунь - может устанавливаться как стационарно в акваториях заливов и рек, так и использоваться в составе подвижной платформы, например, для определения объемного стока рек методом "движущейся лодки".

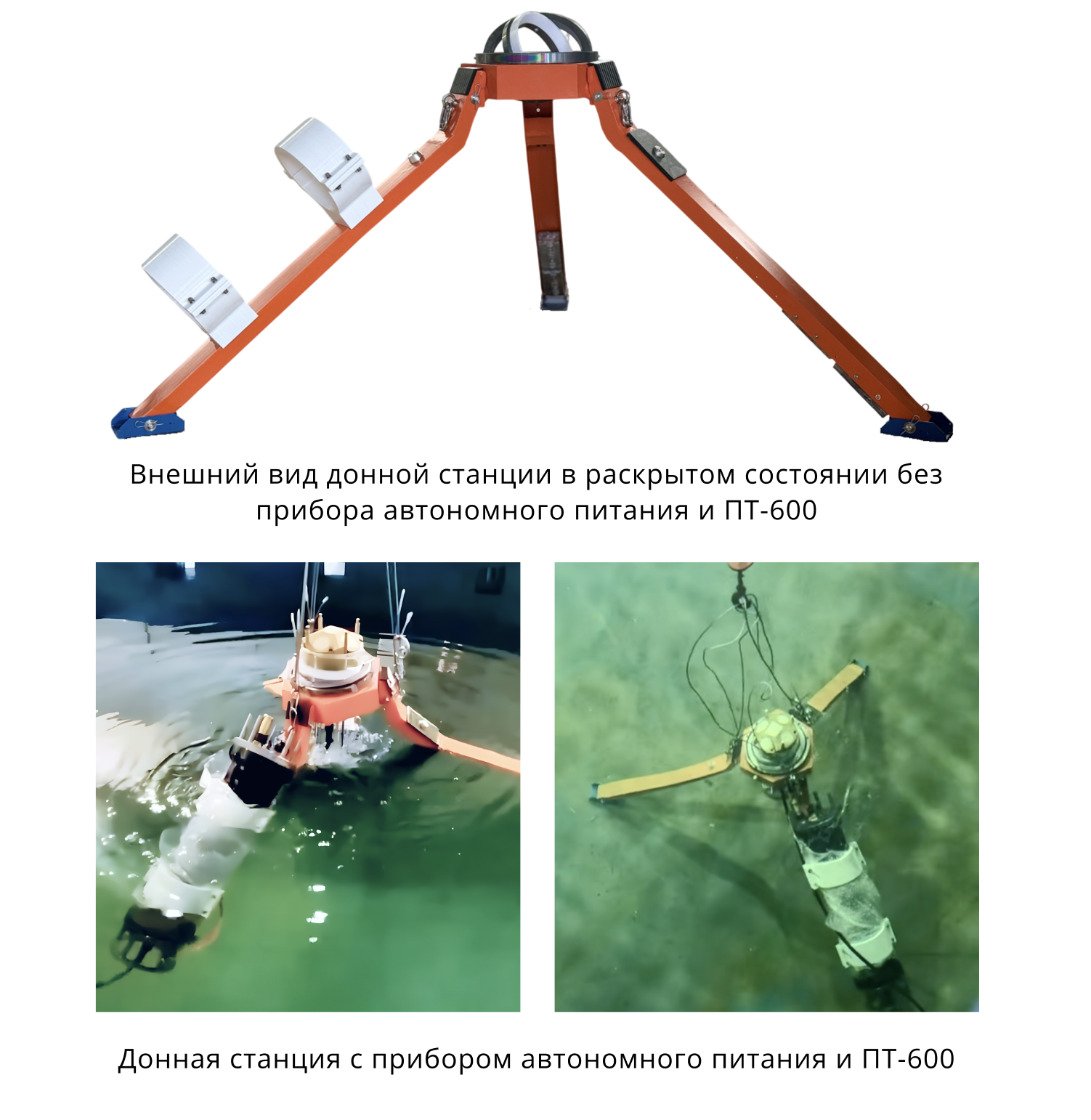

2. ПТ-600 для подводной установки с программным обеспечением Босфор - может использоваться вв режиме онлайн и режиме по заданному плану размещения.
ПТ-600 включен в Государственный реестр средств измерений.
Номер в Государственном реестре средств измерений - 90953-24.
ПТ-600 включен в Реестр промышленной продукции, произведенной на территории Российской Федерации.
Реестровый номер продукции - 10590204.
Материал корпуса
Алюминиевый сплав с коррозийно стойким покрытием
Напряжение питания
от 12 до 36 В
Потребляемая мощность
10 Вт
Интерфейс сопряжения
Ethernet
Протокол сопряжения
Текстовый поверх UDP
Основные функции
Определение проекций радиальных скоростей по каждому лучу
Определение вектора скорости течения в каждой ячейке
Размер ячейки от 0,2 метров
Определение объемного стока реки
Возможность сохранения интенсивности обратного рассеивания для научных исследований
Функция совмещения данных с GPS и данных о скорости движения относительно дна для построения точной траектории движения
Характеристики ПТ-600
Технические характеристики ПТ-600 с программным обеспечением Катунь | |
|---|---|
| Максимальная допустимая глубина погружения прибора | 200 м |
| Номинальная рабочая частота зондирующих импульсов акустических каналов | 600 кГц |
| Угол отклонения осевой линии приемо/излучателей доплеровских каналов от вертикали | 30° |
| Ширина характеристики направленности по уровню 0,7м | не более 3,5° |
| Максимальная дистанция от прибора до грунта, на которой происходит счисление абсолютной скорости движения прибора | 100 м |
| Доступные дистанции для построения профиля | 5, 12, 20, 30, 45, 65, 100 м |
| Доступные размеры слоя (ячеек) | 0.2, 0.29, 0.38, 0.57, 0.77, 1.54, 2.01 м |
| Минимальное расстояние от поверхности излучателя до дна, при котором будет измеряться один слой («одна хорошая ячейка») | 1 м |
Предел допускаемой абсолютной погрешности определения V - измеренное значение скорости водного потока | ±(0,0125+0,01V) м/с |
| Интервал времени готовности к работе после подачи питания | не более 3 мин |
| Инструментальная погрешность определения угловых величин крена и дифферента | не более ±0,5° |
| Угловое разрешение определения угловых величин крена и дифферента | 0,1° |
| Инструментальная погрешность определения магнитного курса | ± 2,5° |
| Угловое разрешение определения магнитного курса | 1° |
| Интерфейс связи с вторичной аппаратурой | Fast Ethernet |
| Минимальное определяемое расстояние от поверхности приемо-излучателя эхолота до дна | не более 0,65 м |
| Инструментальная абсолютная погрешность определения расстояния от поверхности излучателя эхолота до дна при расстояниях до 10м | ± 3 см |
| Инструментальная абсолютная погрешность определения расстояния от поверхности излучателя эхолота до дна при расстояниях свыше 10м | ± 1 % |
| Функция внешней синхронизации излучения электрическим импульсом | есть |
| Параметры импульса функции внешней синхронизации излучения | импульсный сигнал в TTL уровнях длительностью от 50 мкс до 1 мс |
| Напряжение питания | от 12 до 36 В |
| Потребляемая мощность | 10 Вт |
| Масса прибора | не более 9,7 кг |
| Габаритные размеры | ⌀200 мм х 344 мм |
| Материал корпуса прибора | алюминиевый сплав В95 |
| Покрытие корпуса | барьерный слой: Нитрид-Титана финишный слой: полимерная композиция |
| Время непрерывной работы с перерывами на проведение технического обслуживания | не ограничено (непрерывно) |
| Cрок службы | 10 лет |
| Гарантийный срок | 12 месяцев |
Технические характеристики ПТ-600 для подводной установки с программным обеспечением Босфор | |
|---|---|
| Максимальная допустимая глубина погружения прибора | 200 м |
| Номинальная рабочая частота зондирующих импульсов акустических каналов | 600 кГц |
| Угол отклонения осевой линии приемо/излучателей доплеровских каналов от вертикали | 30° |
| Ширина характеристики направленности по уровню 0,7 м | не более 3,5° |
| Настройка и загрузка плана выполнения измерений в автономном режиме | есть |
| Переключение из режима «он-лайн» в режим работы по плану размещения и обратно | есть |
| Визуализация обработанных данных в виде профиля скорости течений с цветокодированием мощности скорости | есть |
| Отображения статистики измерений по выбранному слою и группе слоев | есть |
| Экспорт выбранных пользователем результатов измерений | csv файл |
| Экспорт визуального представления | png файл |
| Авторазбиение записи на заданные временные интервалы | 1 ч., 12 ч., 24 ч., 1 нед. |
| Фильтрация заданной постоянной времени | от 10 мин. до 1 нед. |
| Максимальная дистанция от прибора до грунта, на которой происходит счисление абсолютной скорости движения прибора | 100 м |
| Доступные дистанции для построения профиля | 5, 12, 20, 30, 45, 65, 100 м |
| Доступные размеры слоя (ячеек) | 0,2 м; 0,35 м; 0,5 м; 0,75 м; 1 м; 2 м; 4 м; 8 м |
| Минимальное расстояние от поверхности излучателя до дна, при котором будет измеряться один слой («одна хорошая ячейка») | 0,65 м |
Предел допускаемой абсолютной погрешности определения V - измеренное значение скорости водного потока | ±(0,0125+0,01V) м/с |
| Интервал времени готовности к работе после подачи питания | не более 3 мин |
| Инструментальная погрешность определения угловых величин крена и дифферента | не более ±0,5° |
| Угловое разрешение определения угловых величин крена и дифферента | 0,1° |
| Инструментальная погрешность определения магнитного курса | ± 2,5° |
| Угловое разрешение определения магнитного курса | 1° |
| Интерфейс связи с вторичной аппаратурой | Fast Ethernet |
| Минимальное определяемое расстояние от поверхности приемо-излучателя эхолота до дна | не более 0,65 м |
| Инструментальная абсолютная погрешность определения расстояния от поверхности излучателя эхолота до дна при расстояниях до 10м | ± 3 см |
| Инструментальная абсолютная погрешность определения расстояния от поверхности излучателя эхолота до дна при расстояниях свыше 10м | ± 1,2 % |
| Функция внешней синхронизации излучения электрическим импульсом | есть |
| Параметры импульса функции внешней синхронизации излучения | импульсный сигнал в TTL уровнях длительностью от 50мкс до 1мс |
| Напряжение питания | от 12 до 36 В |
| Потребляемая мощность | не более 25 Вт |
| Масса прибора | не более 9,7 кг |
| Габаритные размеры | ⌀200 мм х 344 мм |
| Материал корпуса прибора | алюминиевый сплав В95 |
| Покрытие корпуса | барьерный слой: Нитрид-Титана финишный слой: полимерная композиция |
| Время непрерывной работы с перерывами на проведение технического обслуживания | не ограничено (непрерывно) |
| Cрок службы | 10 лет |
| Гарантийный срок | 12 месяцев |
